Le CD compilation GOPROPACK

 Le CD Goprospack regroupe plusieurs types de ressources qui vous permettront de mener à bien des activités élèves à partir de la caméra Gopro Hero.





Les caméras sportives :

L’avènement des caméras dites « sportives » est devenu un vrai phénomène de société. Les plus connues d’entre elles sont les caméras de la marque Gopro.

En 2012, c'est avec une caméra GoPro que Felix Baumgartner a filmé son extraordinaire saut de 40 000 mètres. Une vidéo vue par plus de 33 millions de personnes sur YouTube.

Les vidéos mettant en scène des sportifs ou des scénarios extrêmes filmés avec des caméras sportives sont légion sur YouTube et sur Internet en général.



La gamme Gopro comprend plusieurs modèles (Hero 2, Hero 3, Hero 3+) eux-mêmes déclinés en plusieurs versions. Par exemple le modèle Hero 3 existe en 3 versions.

La Hero 3, outre la qualité de ses performances vidéos, intègre un mini-serveur Web et une connexion Wifi permettant de visualiser à distance et en direct (streaming) le flux filmé par la caméra.

Il devient alors tout à fait possible d’envisager des projets intéressants et inédits pour les élèves et les étudiants.

Voici quelques thèmes et problématiques :

  • Montage sur un drone via une nacelle auto stabilisée : Le CD « DronesPack » disponible sur le site regroupe de nombreuses ressources sur ce sujet.

  • Montage sur robot autonome d’investigation avec visualisation et communication sans fil.

  • Surveillance de site avec caméra(s) mobile(s) ou pas.

  • Réalisation de pièces de fixation spécifiques pour boites robotiques (Lego, Fischertechnic, Bioloïd…) sur imprimante 3D. Lire à ce propos le document  « LE CONCEPT HBA, nouvel outil pour les PROJETS ÉLÈVES ».

  • ...




Gopro embarquée sur drone DJI + nacelle

Réalisation d'une pièce de liaison Gopro/Nxt







Contenu du pack ressources :

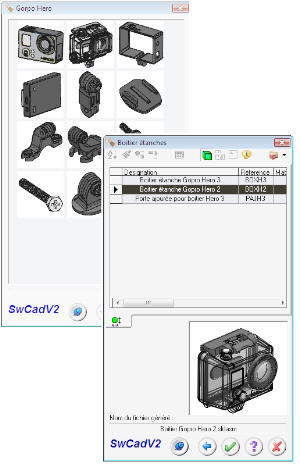

Bibliothèque de composants au format Solidworks

regroupant les caméras et tous leurs accessoires standards :

  • Gopro Hero 2 et 3

  • Accessoires de fixation

  • Accessoires de protection



La bibliothèque composée de plus de 100 composants comprend les catégories suivantes :

  • Caméras

  • Boitiers étanches

  • Cadre de fixation

  • Batterie

  • Bras articulés

  • Fixations autocollantes

  • Fixations rapides à clip

  • Fixations pour trépied

  • Vis et écrous

  • Serrage manuel

Pièces Solidworks :

Ce répertoire regroupe les pièces de la bibliothèque SwCad. Les pièces sont rangées ici de manière hiérarchisée et accessible directement sans utiliser le logiciel SwCadV2 .




Maquettes numériques :

  • Maquette de la caméra Gopro 2 complète avec boitier étanche.

  • Maquette de la caméra Gopro 3 complète avec boitier étanche et fixation.

  • Maquette de la caméra Gopro 3 montée sur une nacelle de stabilisation 2 axes.

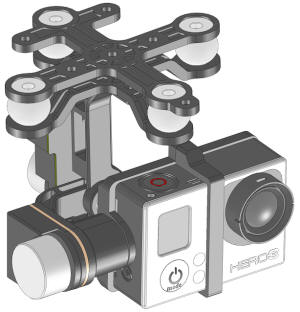

Caméra Gopro montée sur nacelle ZENMUSE H3-2D

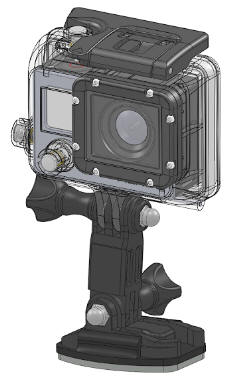

Caméra Gopro3 + boitier étanche + fixation

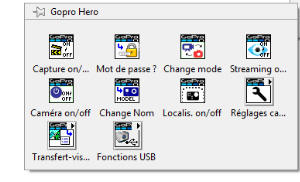

Bibliothèque Labview et exemples d'utilisation



Cette bibliothèque de fonctions Labview permet de communiquer avec une caméra Gopro.

Elle est adaptée au modèle Hero 3 black édition, mais de nombreuses fonctions sont standard et fonctionnent avec les autres modèles Gopro.

La plupart des fonctions permettent d’accéder à la caméra par le module Wifi. D’autres utilisent le raccordement via le cordon USB. Enfin une troisième série permet de transférer et visualiser les séquences vidéo et les photos.





Quatre programmes sont donnés à titre d’illustration de l’utilisation des fonctions de la bibliothèque Labview Gopro. Vous pouvez sans problème concevoir de vraies petites applications Labview gérant la caméra Gopro.

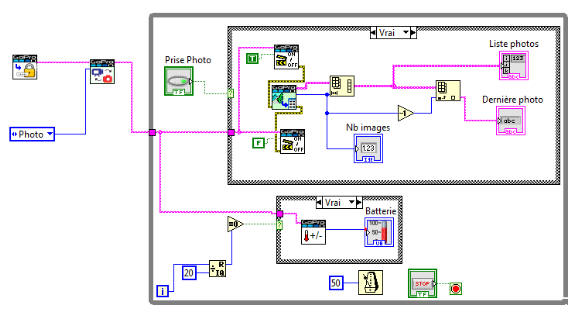

Programme Labview permettant de déclencher à distance (Wifi) la prise de photo sur une caméra Gopro







Documentation sur les différents appareils cités précédemment.

Documentation générale et technique

  • Historique sur la caméra Gopro et les caméras sportives : Ce document dresse un historique de la caméra sportive Gopro et de l'ascension vertigineuse connue par son concepteur et sa société. Il est illustré par quatre vidéos, filmées à partir de caméras Gopros, parmi les plus connues et regardées sur le réseau Internet.

  • Accès aux fichiers et au flux vidéo des caméras Gopro Hero : Organisation des fichiers de la caméra Gopro; Comment accéder au streaming en direct à partir d'une connexion Wifi.

  • Mise à jour du firmware des caméras Gopro : comment mettre à jour  le système d'exploitation d'une caméra gopro à partir du site officiel Gopro ou avec d'autres solutions.

  • Liste des commandes Wifi des caméras Gopro Hero : Document technique de programmation dévoilant les différentes fonctions de la caméra accessibles à partir du réseau Wifi.

  • Bibliothèque Labview Gopro Hero : Fonctions de la bibliothèque Labview Gopro présente sur le CD. Exemples commentés de programmation.



Notices et manuels utilisateurs (aussi présents sur le site Gopro)



·         Manuel utilisateur Hero 3 black édition

·         Manuel utilisateur Hero 3+ black édition

·         Manuel utilisateur Hero 2

·         Manuel utilisateur module Wifi Bacpac pour Hero 2







Commande et tarif :



  • Par la poste 45€

Ce tarif correspond à l'envoi du CD DRONESPACK plus une licence "éducation et formation" monoposte.

La licence DRONESPACK existe aussi en version établissement.

Accéder aux tarifs et bon de commande



  • Par Internet 32€

Vous pouvez obtenir une licence par paiement en ligne et télécharger le fichier d'installation GOPROSPACK. Ce fichier installera sur disque dur le contenu du CD GOPROPACK.



Télécharger le fichier d'installation GOPROPACK  (260 Mo)

Obtenir un code de licence
