Le CD compilation DRONESPACK

 Le CD Dronespack regroupe plusieurs types de ressources qui vous permettront de mener à bien des activités élèves à partir des drones en kit de la marque DJI.





Le concept des drones en kit :

Sur le secteur des drones personnels « civils » et de loisirs, le constructeur DJI fait partie des leaders du marché. Il propose des produits clefs en main à prix très attractifs comme le drone DJI Phantom, mais aussi une gamme de drones à monter soi-même, en kit et évolutifs. Cette gamme comprend deux quadri-rotors  et un hexa-rotor. Tous ces drones ont de nombreux composants en commun et l’achat des différentes pièces est possible au détail. Les amateurs avertis utilisent aussi des pièces compatibles venant d’autres constructeurs pour améliorer les performances et monter leur propre version.
Ce concept modulaire fonctionnant bien, d’autre constructeurs ou particuliers proposent de nouveaux drones opérationnels en kit (TBS Discovery, NEO Nexaircraft …).
Bras support moteur	Variateurs de vitesse		Moteurs brushless



Le but du pack ressources DRONESPACK est de proposer des outils de modélisation pour mieux mettre en œuvre les projets élèves gravitant autour des drones. Ces projets sont de plus en plus nombreux car le support est très apprécié par les élèves.

Voici quelques thèmes et problématiques :

• Prises de vues aériennes,

• Surveillance d’incendie de forêts,

• Lutte contre les nids de frelons asiatiques

• Suivi et retransmission de courses d’aviron sur bassin ou lac,

• Recherche de déperdition d’énergie d’un bâtiment,

• Surveillance d’un parc d’éoliennes,

• Envoi de confettis sur une manifestation,

• …

Bibliothèque de composants au format Solidworks permettant de construire les modèles de drones suivants :

Drone DJI F330 quadrirotors Drone DJI F450 quadrirotors Drone DJI F550 hexarotors Drone TBS Discovery  (évolution d’un drone DJI) Drone Nex Aircraft NEO (autre évolution d’un drone DJI) Remarque : les drones Discovery et NEO sont des appareils dérivés des drones DJI ; seul le corps du drone composé de deux plaques (frames) change.   On retrouve dans tous ces drones une base de composants communs comme les bras, les moteurs, les hélices…

La bibliothèque composée de plus de 100 composants comprend les catégories suivantes :

·         Bras de soutien de moteur

·         Plaques centrales (frames) et autres plaques de construction du corps

·         Entretoises

·         Moteurs

·         Hélices

·         Caméras

·         Batteries

·         Contrôleurs de vitesse et pilotes

·         Eléments d’assemblage

·         Fixations souples



Une grande attention a été apportée à la modélisation réaliste des composants ainsi qu’au choix des matériaux et du poids.

On trouvera parmi les éléments de bibliothèque des variantes de composants existants : clones de bras DJI commercialisés par TBS, autres dimensions d’hélices, autres moteurs, différentes caméras, différents formats de batteries…

C’est ce qui se passe dans la réalité, et les personnes initiées n’hésitent pas à mélanger les éléments compatibles pour construire et personnaliser leur drone en améliorant les performances.

Pièces Solidworks Ce répertoire regroupe les pièces de la bibliothèque SwCad. Les pièces sont rangées ici de manière hiérarchisée et accessibles directement sans utiliser le logiciel SwCadV2 .

Eclaté du Moteur standard  DJI 2212/920 kv



Maquettes virtuelles   Maquettes numériques au format Solidworks 2008 des cinq drones vus précédemment.

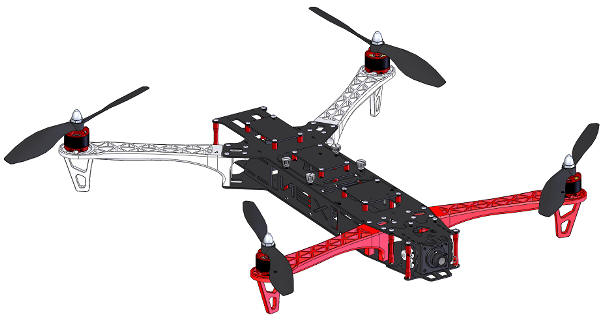

Drone TBS Discovery – Frame supérieure transparente

Drone Hexarotor DJI 550

Drone NEO Nexaircraft

Télécharger le fichier d'installation DRONESPACK  (260 Mo)

Obtenir un code de licence
