Exemples de réalisations

Commande pneumatique de vanne 1/4 de tour



Dessin
Assemblage créé à partir de Solidworks et des composants de la bibliothèque SwCad.
Les fichiers Assemblage et pièces sont disponibles sur le Cd d'installation.

Animation
Animation créée entièrement à partir de Solidworks Animator et de  l'utilitaire d'animation.

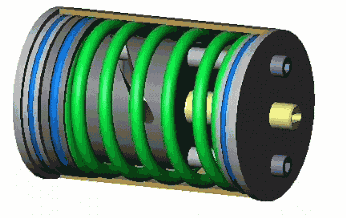

Fichier  Vanne.gif




Description : Le piston est en liaison glissière avec le corps ; il est muni d'une rampe hélicoïdale 1/4 de tour. L'axe central est en liaison pivot avec le corps. La rampe hélicoïdale guide une goupille montée en force dans l'axe central. Le mouvement résultant de l'axe est une rotation d'1/4 de tour lors de la translation du piston.
Cinématique : Il n'est pas possible de lier par une contrainte d'assemblage Solidworks la surface de la rampe et la surface cylindrique de la goupille en vue de créer une éventuelle relation de déplacement combiné du piston et de l'axe : la surface de la rampe n'est ni plane, ni cylindrique. La solution consiste à paramétrer l'angle de rotation de l'axe par rapport au corps et la cote de positionnement en translation du piston par rapport au corps, par une équation Solidworks. Une deuxième équation doit lier la longueur du ressort à la cote de positionnement en translation du piston.
