Le logiciel VB3 (Virtual Bricks Boxes Builder)


Présentation :



Ce logiciel permet avant le démarrage d'un projet à base de composants Lego :



  • d'installer dans un répertoire de travail choisi par l'utilisateur, uniquement les fichiers pièces relatifs à une (ou plusieurs) référence de boite. Les fichiers peuvent être organisés par fonctions et sous fonctions dans le répertoire (structure arborescente).
  • d'éditer une nomenclature du contenu d'une ou plusieurs boite (référence couleur et nombre de chaque composant)
  • d'accéder aux notices de montage des modèles présentes sur Internet (site Lego et autres)



Ce logiciel simplifie la construction de modèles virtuels :

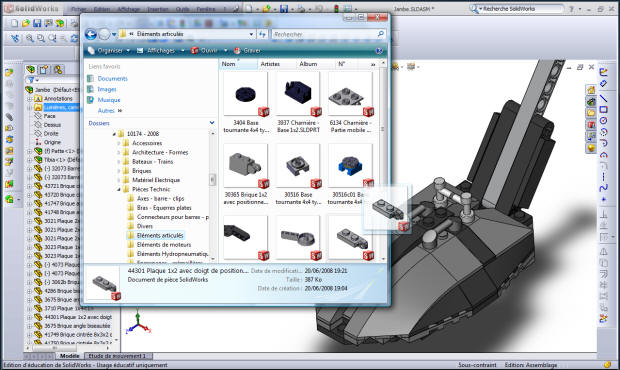

une fois la boite de pièce virtuelles créée, les pièces sont ajoutées au modèle en cours de construction en les faisant glisser simplement de l'explorateur vers Solidworks.







VB3 dans sa version 2010, permet d'installer 50 boites virtuelles Lego (toutes les boites des séries NXT et MINDSTORMS ainsi que des boites des séries TECHNIC, RACER et STAR-WARS ...).

VB3 dans sa version 2010 inclut tous les composants des packs de pièces mis en ligne depuis 2008 soient 7 packs pour plus 1470 pièces.



En bonus, le CD d'installation VB3 contient la maquette virtuelle du trieur de couleurs NXT2 et du AT-ST présenté ci-après.



Accéder à la documentation complète (format PDF)



Télécharger  VB3  et obtenir un code d'installation.



Commander la version CD en accédant au bon de commande.



VB3 existe aussi en version établissement.

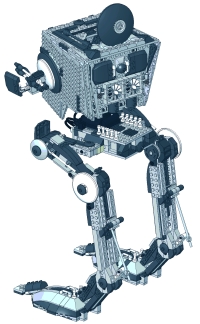

Maquette numérique du AT-ST (collection Star Wars Ultimate - boite 10174)


Cette réalisation est présente sur le CD VB3 2010

Fiche technique :



  • Logiciel de réalisation : Solidworks 2008

  • Auteur : Philippe Lafarge

  • Date : 06/11/2013



La maquette numérique a été réalisée à partir des composants de la boite virtuelle 10174 générée grâce au logiciel VB3 2010.

Les composants pièces sont répartis dans des sous-répertoires classé par thèmes.

L'assemblage final se compose de sous assemblages permettant la mobilité de la maquette dans Solidworks.

Une mise en plan des vue et de la nomenclature est présente.

Plusieurs rendus dans différents formats (PDF, TIFF...) sont aussi disponibles dont deux images très grand formats.



Télécharger les images grand format :    10174-big1.jpg     10174-big2.jpg
